項目 |
單位 |
規(guī)格 |
備注 |
||||
|
床身上最大回轉直徑 |
mm |
550 |
|
||||
|
最大切削長度 |
mm |
300 |
500 |
|
|||
|
最大切削直徑 |
mm |
360 |
臥式8工位刀架 |
||||
|
標準切削直徑 |
mm |
240 |
|
||||
|
滑板上最大回轉直徑 |
mm |
320 |
|
||||
|
主軸端部型式及代號 |
|
A2-6 |
整體主軸單元 |
||||
|
主軸孔直徑 |
mm |
65 |
|
||||
|
主軸箱 |
主軸轉速范圍 |
r/min |
50～4500 |
GSK988TA1 |
|||
|
|
主軸最大輸出扭矩 |
Nm |
177 |
|
|||
|
|
主軸轉速級數(shù) |
|
無級變速 |
|
|||
|
|
主電機輸出功率 |
kW |
15（30分鐘）/11（額定） |
ZJY265A-11AM-B5 |
|||
|
卡盤 |
卡盤直徑/型式 |
mm |
8² |
|
|||
|
X軸快移速度 |
m/min |
30 |
|
||||
|
Z軸快移速度 |
m/min |
30 |
|
||||
|
X軸行程 |
mm |
200 |
|
||||
|
Z軸行程 |
mm |
350 |
550 |
|
|||
|
整體尾座行程 |
無 |
350 |

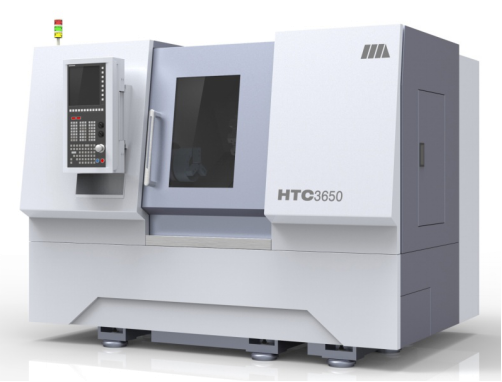

HTC3650配置 |
||||
|
尾座套筒錐孔錐度 |
莫氏 |
5# |
|
||||
|
標準刀架形式 |
|
臥式8工位 |
|
||||
|
刀具尺寸 |
外圓刀 |
mm |
25×25 |
|
|||
|
|
鏜刀桿直徑 |
mm |
Ф40/Ф32/Ф25/Ф20 |
|
|||
|
刀盤可否就近選刀 |
|
可 |
|
||||
|
最大承重 |
盤類件 |
kg |
200(含卡盤等機床附件) |
|
|||
|
|
軸類件 |
kg |
500(含卡盤等機床附件) |
HTC3650配置 |
|||
|
機床重量 |
kg |
4000 |
4300 |
|
|||
|
機床外形尺寸（長×寬×高） |
mm |
2200×1800×1800 |
2400×1800×1800 |
|
|||
