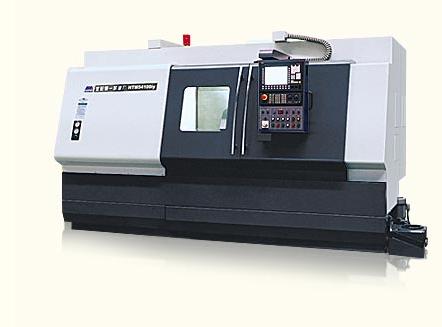

HTM54100iy車銑中心是我廠自行開發設計的一臺具有國際先進水平的產品，采用德國先進的SIEMENS-840D數控系統，主要特點是具有X、Y 、Z、B、C五軸功能并能實現聯動。是一種具有高轉速、高精度、高剛性的復合加工機床，由于具有Y軸和B軸功能，因此機床加工工藝范圍廣，采用的刀具種類和規格較多，可以加工盤類、軸類零件的外圓、內孔、端面、切槽、螺紋以及錐面、圓弧曲面等，該機床顯著特點是銑削加工葉片螺旋面、加工偏心零件、銑削斜面等，特別適用于軍工、航天、航空等加工制造行業的復雜零件的加工，零件經一次裝卡可加工完成全部或大部分工序，大大提高了工作效率，保證零件的加工精度。

　　主軸采用內裝電機式主軸結構，軸承選用日本NSK精密主軸軸承，具有起動快、轉速高、振動小等特點，主軸最高轉速為3500r/min。
　　X、Y、Z軸絲杠均選用日本THK高精度滾珠絲杠，導軌采用日本THK直線導軌。
　　冷卻、潤滑采用流遍的定量式集中潤滑，保證每個潤滑點都能充分潤滑。冷卻水泵采用韓國的高揚程、大流量自吸式潛水泵。
　　刀架選用意大利DUPLOMATIC公司生產的具有B軸功能的ATC單主軸刀架，具有轉位速度快、重復定位精度高、許用扭矩大等特點。
　　刀庫、換刀機械手均由臺灣GIFU按我廠要求設計制作，其刀對刀的換刀時間為2.5秒，刀庫轉位由伺服電機驅動，轉動平穩，速度快。
　　卡盤、油缸系統選用日本北川產品。
　　數控系統選用德國SIEMENS公司的840D數控系統，具有同時控制多軸的功能，實現本機床五軸聯動。
