單位 |

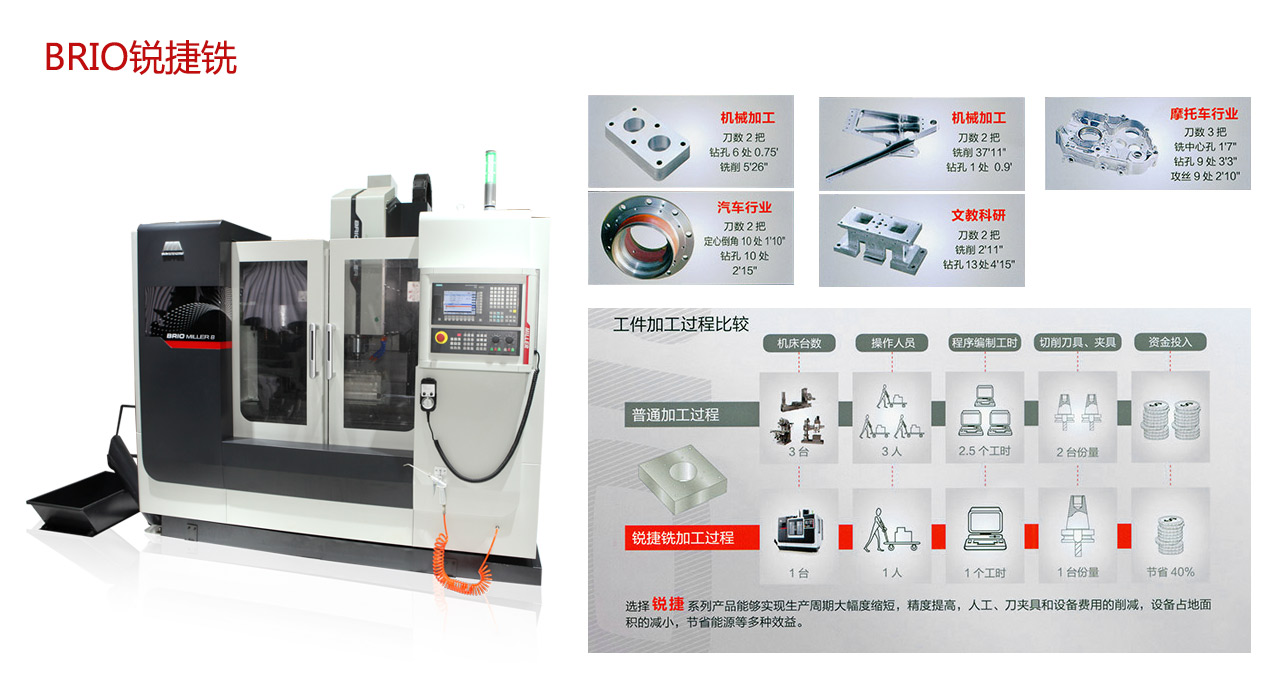

BRIO MILLER6 |
BRIO MILLER8 |
||
工作臺 |
工作臺尺寸 |
mm |
900×420 |
1000×500 |
|
允許最大荷重 |
kg |
600 |
600 |
||
T形槽尺寸 |
mm×個 |
18×3 |
18×5 |
||
加工范圍 |
工作臺最大行程- X軸 |
mm |
650 |
850 |
|
滑座最大行程-? Y軸 |
mm |
400 |
500 |
||
主軸最大行程 -? Z軸 |
mm |
500 |
540 |
||
主軸端面至工作臺面距離 |
最大 |
mm |
630 |
660 |
|
最小 |
mm |
130 |
120 |
||
主軸中心到導軌基面距 |
mm |
530 |
580 |
||
主軸 |
錐孔? (7:24) |
|
BT 40 |
BT 40 |
|
轉數范圍 |
r/min |
50～6000 |
50～6000 |
||
最大輸出扭矩 |
N.m |
47.8 |
47.8 |
||
主軸電機功率 |
kw |
7.5/11 |
7.5/11 |
||
主軸傳動方式 |
|
同步齒型帶 |
同步齒型帶 |
||
刀具 |
刀柄型號 |
|
MAS403 BT40 |
MAS403 BT40 |
|
拉釘型號 |
|
MAS403 BT40-Ⅰ |
MAS403 BT40-Ⅰ |
||
進給 |
快速移動 |
X軸 |
m/min |
24 |
24 |
Y軸 |
24 |
24 |
|||
Z軸 |
24 |
24 |
|||
? 進給速度 |
mm/min |
1-10000 |
1-10000 |
||
三軸拖動電機功率 |
kw |
2.0/2.0/2.0 |
2.0/2.0/2.0 |
||
|
選刀方式 |
|
雙向就近選刀 |
雙向就近選刀 |
|
刀庫容量 |
把 |
16 |
16 |
||
最大刀具長度 |
mm |
250 |
250 |
||
最大刀具重量 |
kg |
7 |
7 |
||
最大刀架直徑 |
滿刀 |
mm |
φ80 |
φ80 |
|
相鄰空刀 |
mm |
φ125 |
φ125 |
||
換刀時間 |
s |
7 |
7 |
||
定位精度 |
|
|
mm |
JB/T 8771.4-1998 |
JB/T 8771.4-1998 |
X軸 |
mm |
0.022 |
0.022 |
||
Y軸 |
mm |
0.018 |
0.018 |
||
Z軸 |
mm |
0.018 |
0.018 |
||
重復定位精度 |
X軸 |
mm |
0.015 |
0.015 |
|
Y軸 |
mm |
0.012 |
0.012 |
||
Z軸 |
mm |
0.012 |
0.012 |
||
電機功率 |
|
型號 |
|
|
|
主電機 |
CTB-47P5-ZGB15-H5GP |
kw |
7.5 |
7.5kw |
|
X軸電機 |
1FL5066-0AC21-0AG0 |
kw |
2 |
2.0kw |
|
Y軸電機 |
1FL5066-0AC21-0AG0 |
kw |
2 |
2.0kw |
|
Z軸電機 |
1FL5066-0AC21-0AH0 |
kw |
2 |
2.0kw |
|
電機扭矩 |
主電機 |
N·M |
47.8 |
47.8N·M |
|
X軸電機 |
N·M |
10 |
10N·M |
||
Y軸電機 |
N·M |
10 |
10N·M |
||
Z軸電機 |
N·M |
10 |
10N·M |
||
標準附件 |
???????????? 機床墊鐵 |
套 |
6 |
6 |
|
機床重量 |
kg |
4000 |
4800 |
||
電器總?cè)萘? |
KVA |
18 |
18 |
||
機床輪廓尺寸 |
mm |
2500×2450×2600 |
2800×2100×3000 |
||
標準配備 |
SINUMERIK 808D系統；16把斗笠式刀庫；機床照明工作燈；主軸錐孔清潔空氣；切屑液系統；7.5”顯示器；氣槍；地基墊鐵及調整螺栓；隨機技術文件；6000rpm主軸；中央集中自動進給潤滑系統；主軸錐孔：BT40 7/24； |
||||
