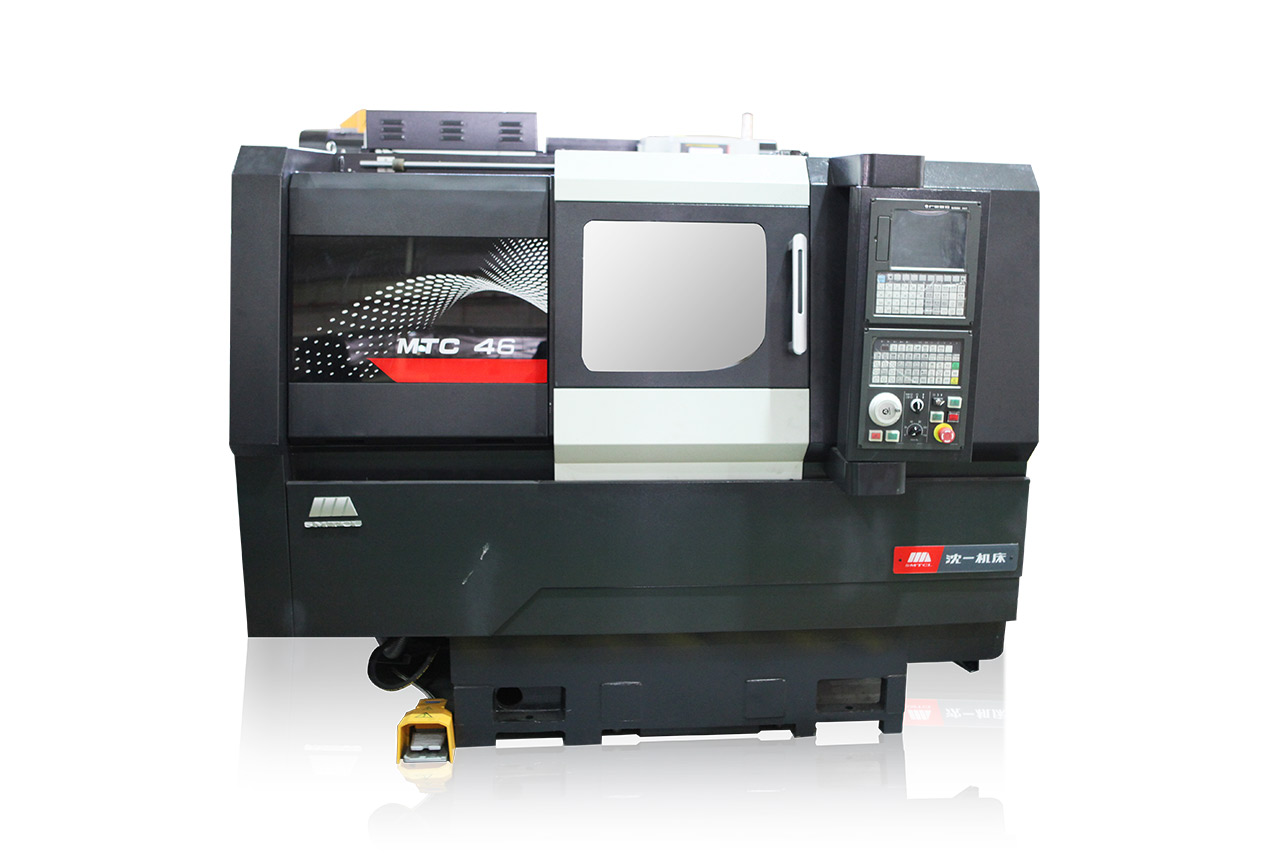

MTC多功能車床技術參數
機床的技術參數如下
項??? 目 |
單位 |
MTC46 |
MTC36 |
MTC52 |
備注 |
||
最大回轉直徑 |
床身 |
mm |
Φ400 |
Φ360 |
Φ450 |
|
|
滑板 |
mm |
Φ140 |
Φ110 |
Φ180 |
|
||
最大切削直徑 |
mm |
Φ360 |
Φ320 |
Φ400 |
|
||
最大鉆孔直徑 |
mm |
Φ6 |
Φ6 |
Φ6 |
|
||
最大攻絲直徑 |
Mm |
M6 |
M6 |
M6 |
|
||
床身角度 |
|
45度整體床身 |
45度整體床身 |
45度整體床身 |
|
||
導軌跨度 |
|
362 |
440 |
440 |
|
||
最大切削長度 |
排刀 |
mm |
370 |
300 |
350 |
|
|
刀塔 |
mm |
270 |
220 |
250 |
|
||
主軸端部形式及代號 |
|
A2-5 |
A2-4 |
A2-6 |
|
||
主軸通孔直徑 |
mm |
56 |
46 |
61 |
|
||
X軸極限行程 |
mm |
470 |
325 |
470 |
|
||
Z軸極限行程 |
mm |
400 |
330 |
400 |
|
||
X軸快移速度 |
m/min |
24 |
24 |
24 |
|
||
Z軸快移速度 |
m/min |
24 |
24 |
24 |
|
||
主軸最高轉速 |
Rpm |
6000 |
6000 |
6000 |
|
||
主軸內孔錐度 |
|
|
1:20大端63mm |
1:20大端63mm |
|
||
推薦主軸電機功率 |
Kw |
3.7或5.5 |
5.5或7.5 |
7.5或11 |
|
||
可選液壓卡盤及筒夾 |
|
36mm筒夾或5寸中空液壓卡盤 |
46mm筒夾或5寸中空液壓卡盤 |
52mm筒夾或6寸中空液壓卡盤 |
|
||
最大過棒料直徑 |
mm |
Φ35 |
Φ45 |
Φ51 |
|
||
定位精度 |
X軸 |
mm |
0.013 |
0.013 |
0.013 |
|
|
Z軸 |
mm |
0.016 |
0.016 |
0.016 |
|
||
總 |
電壓 |
V |
AC380 |
AC380 |
AC380 |
|
|
|
電壓波動范圍 |
|
±10% |
±10% |
±10% |
|
|
|
頻率 |
Hz |
50±1 |
50±1 |
50±1 |
|
|
機床選擇配置清單
序號 |
車削/銑削配置清單 |
序號 |
自動化選擇配置清單 |
序號 |
檢測選擇配置清單 |
1 |
側置或后排排屑器 |
6 |
自動門 |
13 |
刀具檢測裝置 |
2 |
單頭/雙頭/三頭銑削功能 |
7 |
自動棒料送料機 |
14 |
工件檢測裝置 |
3 |
高速電主軸銑削單元 |
8 |
自動撥料裝置 |
15 |
機外工件檢測裝置 |
4 |
Y軸銑削模塊 |
9 |
自動接料裝置 |
|
|
5 |
八工位伺服刀架 |
10 |
皮帶傳料裝置 |
|
|
|
|
11 |
桁架機器人 |
|
|
|
|
12 |
8/16工位循環料倉 |
|
|
