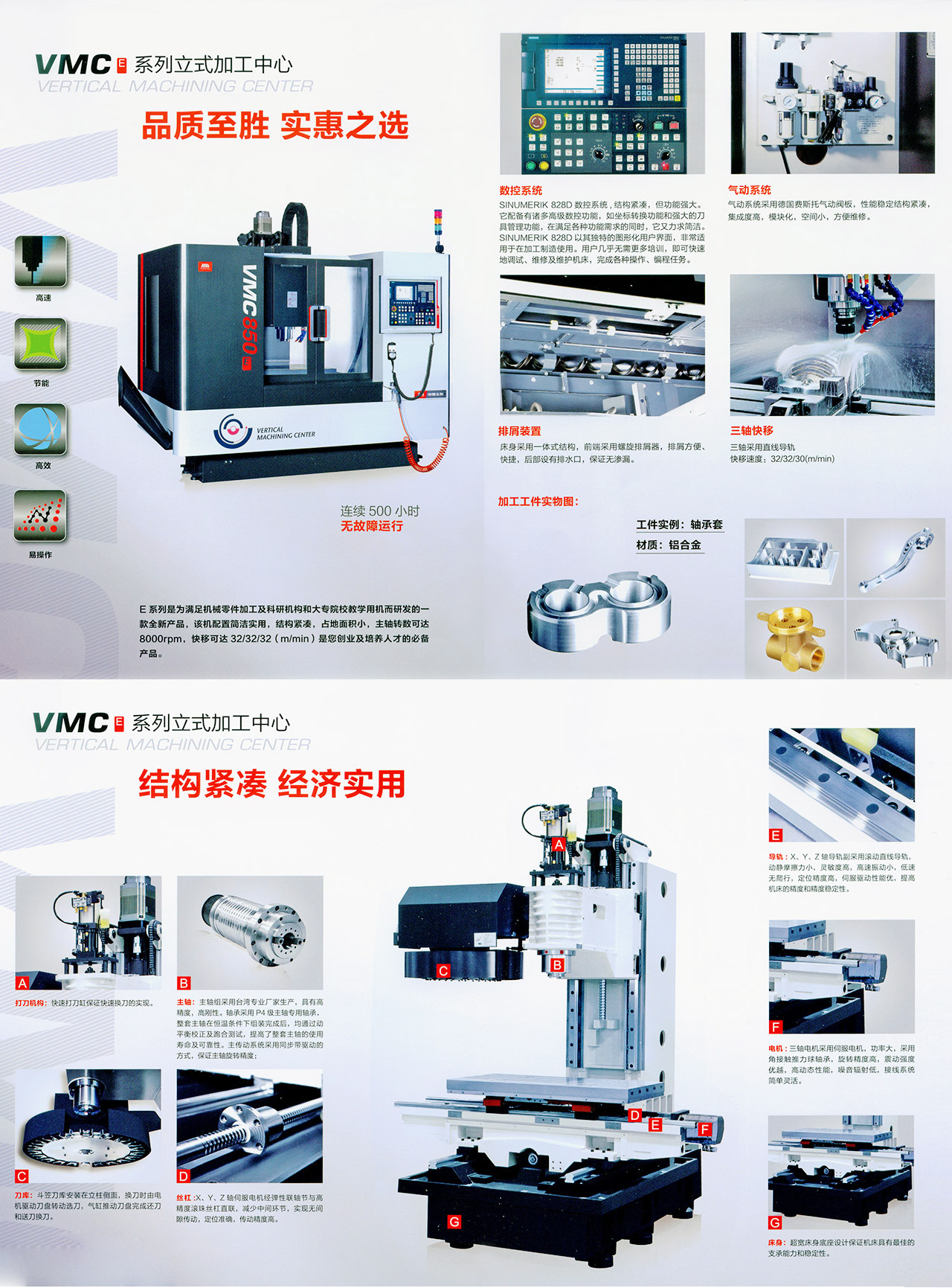

VMCE系列立式加工中心主要規格參數
| 項目 | 單位 |
VMC650E |
VMC850E |
|||
工作臺 |
工作臺尺寸 |
mm |
900x420 |
1000x500 |
||
允許最大荷重 |
kg |
600 |
600 |
|||
T型槽尺寸 |
mm×個 |
18x3 |
18x5 |
|||
工作范 |
工作臺最大行程-X軸 |
mm |
650 |
850 |
||
滑座最大行程-Y軸 |
mm |
400 |
500 |
|||
主軸最大行程-Z軸 |
mm |
500 |
540 |
|||
主軸鼻端至工作臺面的尺寸 |
mm |
130-630 |
150-690 |
|||
主軸 |
錐孔（7:24） |
|
BT40 |
BT40 |
||
轉速范圍 |
r/min |
50-8000 |
50-8000 |
|||
最大輸出扭矩 |
N．m |
35.8 |
35.8 |
|||
主軸電機功率 |
kW |
7.5/11 |
7.5/11 |
|||
主軸中心到立柱導軌面的距離 |
mm |
530 |
580 |
|||
主軸傳動方式 |
|
皮帶式傳動 |
皮帶式傳動 |
|||
進給 |
進給速度 |
m/min |
20 |
20 |
||
快速移動 |
X軸 |
m/min |
32 |
32 |
||
Y軸 |
m/min |
32 |
32 |
|||
Z軸 |
m/min |
30 |
30 |
|||
刀庫 |
刀庫形式 |
|
斗笠式 |
斗笠式 |
||
刀庫容量 |
把 |
16 |
16 |
|||
最大刀具長度 |
mm |
200 |
250 |
|||
最大刀具重量 |
kg |
7 |
7 |
|||
換刀時間（刀對刀） |
s |
7 |
7 |
|||
最大刀盤直徑 |
滿刀 |
mm |
?80 |
?80 |
||
相鄰空刀 |
mm |
?125 |
?125 |
|||
定位精度 |
X軸、Y軸、Z軸 |
JISB6330 |
mm |
±0.005/300 |
±0.005/300 |
|
JB/T8771.4-1998 |
mm |
0.020/0.015/0.015 |
0.020/0.015/0.015 |
|||
重新定位精度 |
X軸、Y軸、Z軸 |
JISB6330 |
mm |
±0.003 |
±0.003 |
|
JB/T8771.4-1998 |
mm |
0.012/0.010/0.010 |
0.012/0.010/0.010 |
|||
動力源 |
電氣總?cè)萘? |
KVA |
18 |
18 |
||
氣壓 |
Mpa |
0.5-0.7 |
0.5-0.7 |
|||
機床尺寸（長X寬X高） |
mm |
2650x2400x600 |
3300x2400x3000 |
|||
重量 |
kg |
5000 |
5800 |
|||
數控系統 |
|
FANUC |
FANUC |
|||
注：表中提供參數僅為參考，如有變請以實物為主 |
||||||
標準配置 |
|
斗笠式刀庫 |
自動潤滑系統 |
冷卻系統 |
全防護間 |
氣動系統 |
沖屑?xì)鈽? |
冷熱交換器 |
數控系統FANUC 0i Mate MD |
主軸錐孔清潔系統 |
|
選擇配置 |
|
機械手24把刀庫 |
|
空調 |
|
第四軸轉臺 |
|
鏈?zhǔn)脚判计? |
|
